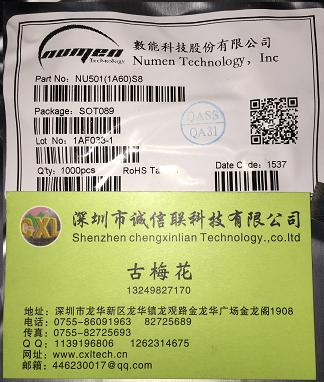

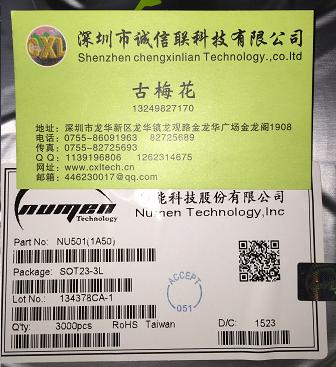

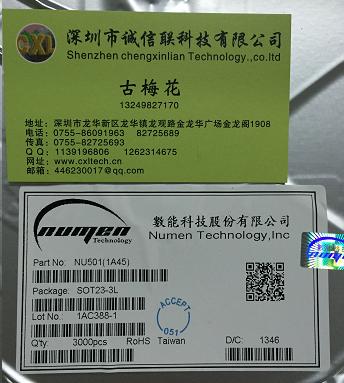

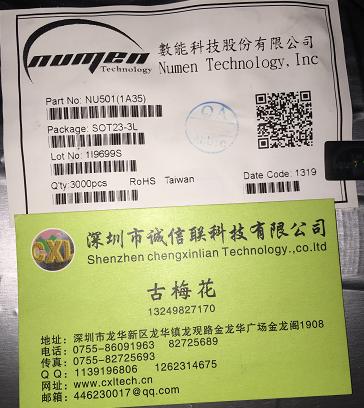

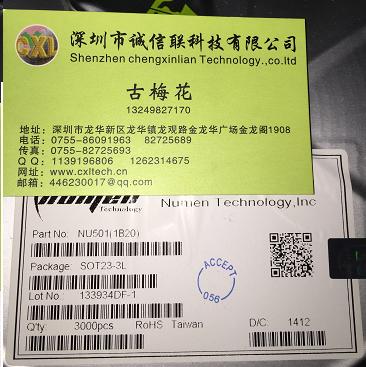

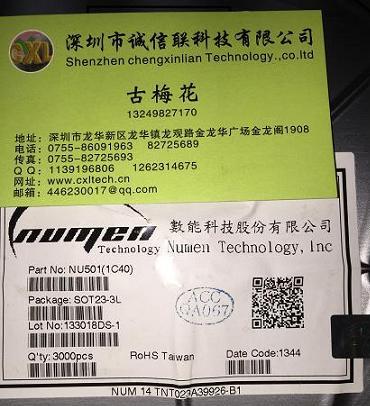

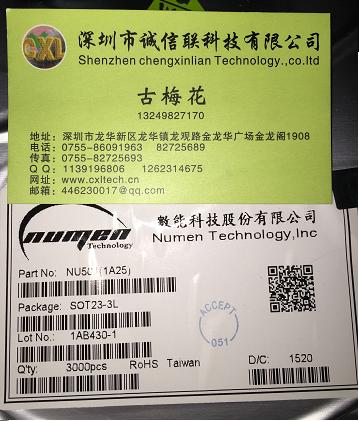

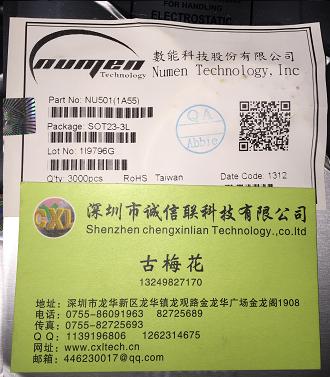

NU501恒流驅動IC 1A20,1A30,1A40,1A50,1A60.等系列原裝正品

發表于：2015-11-07 類別： [熱賣]

NU501

業內人員都知道，LED行業是一項國家大力支持的朝陽行業，也是國家提倡的節能環保事業。而在LED行業內，LED日光燈，是大家日常所需要的，市場前景大，需求量大，目前很多做LED行業的公司都在生產LED日光燈，但目前所用的方案，都很老舊，很多還是只恒壓不恒流的，而且成本較高.目前最多的方案都是用電源模塊去實現LED恒壓恒流，但這種方式容易造成LED燈發光不均，時間久了出現燈衰，壽命不長，其真正的原因是因?yàn)闆](méi)有真正解決LED燈之間真正的恒流。為了解決這一原因臺灣出現了一顆驅動IC NU501 解決了這個問題，經過二年多的試驗，已有很多工廠在批量生產，這次的上海世博會，就有該產品的應用，到時大家可以去看看。就是用NU501做出來的LED背光，及節能LED日光燈照明。
產品說明
NU501 系列是一簡單的定電流元件,非常容易使用在各種 LED照明產品. 其具有絕佳的負載與電源調變率和極小輸出電流誤差, NU501 系列能使 LED 的電流非常穩定,甚至在大面積的光源上,電源及負載波動範圍大時都能讓LED亮度均勻一致, 並增長LED使用壽命。除了支援寬廣電源範圍外, NU501 的VDD腳可以充當輸出致能(OE)功能使用, 可配合數位 PWM 控制線路,達到更精準的灰階電流調整應用。當 VDD and Vp 腳短接在一起時, NU501極小工作電壓的特性能當做一個二極管 current regulative diode (CRD) 來使用. 這個功能使 NU501在應用上非常容易. 就像一顆二極管一樣, 當這二極管應用在一串LED時 , 即能使電流恆定。在高壓電源和低 LED 負載電壓的應用場合,多個 NU501 能夠串接使用來分?jǐn)偠囵N的電壓. 這獨特過高電壓的分?jǐn)偧夹g(shù),非常適合在更寬廣電源電壓範圍的應用,而此特性是其他廠家的晶片所沒有的。
晶片特性
? 15mA~60mA 單/雙/三通道定電流驅動器
? 固定電流設計，不需要外加電阻設定電流
? 寬廣電源設計, 不需另外提供電源
? 3支(單通道) /5支(雙通道) /8支(三通道)封裝腳位
? 電源電壓範圍1.6V ~ 12V
? 輸出承受電壓範圍0.4V ~ 17V
? VDD腳可做PWM 調光
? 電位爬升時間/電位下降時間2uS/2uS
? 工作溫度-40℃ ~ 120℃
? 高電壓應用時晶片可串接使用* (單通道型態可串接)
? 通道與通道間輸出電流差異低於 ±5%
? 負載調變率1%/V
? 無鉛環保封裝
晶片極限特性 (T = 25°C)
特性名稱代表符號 規格單位
電源電壓 VDD 0 ~ 17 V
輸出端耐壓 VP -0.2 ~ 20 V
輸出電流 IPN IS
** +10% mA
承受功率 PD 0.25 W
熱阻系數 RTH(j-a) 300 °C /W
工作溫度 TOPR -40~+85 °C
儲存溫度 TSTG -55~+150 °C
