NU502-160MA大電流恒流芯片特性

最大電流80mA/160mA單通道定電流驅動器

  V DD電源電壓範圍1.6V ~ 18V，寬廣電源設計，自我供電架構，不需另外提供電源

輸出電流由外部電阻設定

低輸出端電壓降0.6V (80mA) / 1V (160mA)

快速的電位爬升時間/電位下降時間

內建15V 稽納二極體保護

低輸出電流差異少於 ±5%

電源及負載調變率少於 ±0.5%/V

125°C ~160°C晶片溫度保護，電流隨溫度升高而下降

工作環境溫度 -40°C ~ 85°C

單通道型式可串接使用，提高耐壓範圍

無鉛環保封裝



產品應用?

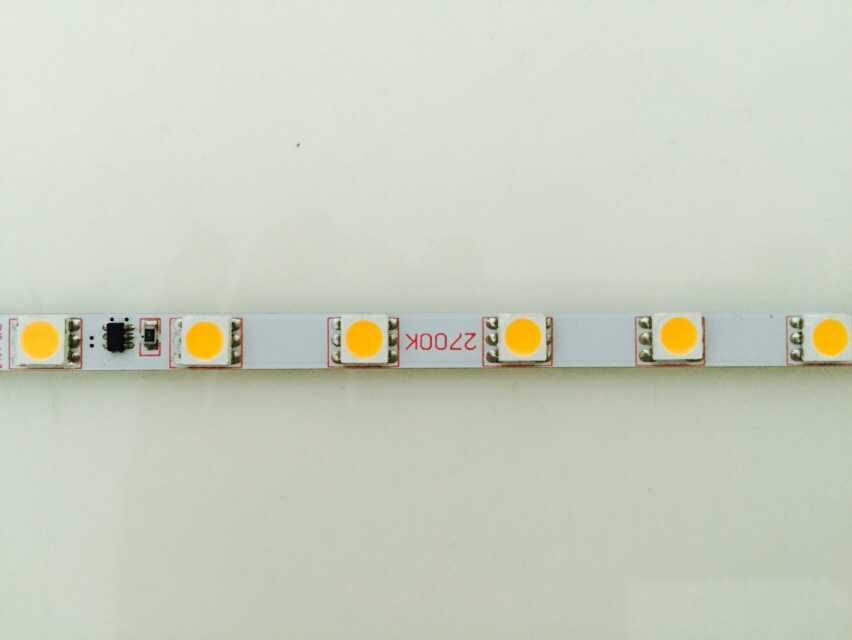

一般LED照明

建築裝飾照明

LED 手電筒

RGB 顯示器/指示燈/裝飾燈



封裝型式

SOT 23-6 (80mA)

ESOP 8 (160mA)



產品說明

  NU502 是一簡單小/中功率的定電流元件，在各種

LED 照明產品的應用上非常容易使用。其具有絕佳的

負載與電源調變率和極小輸出電流誤差。NU502系列能使 LED 的電流非常穩定，在大面積的光源上,即使電源及負載的變動範圍很大時，都能讓LED亮度保持

均勻一致，並增長LED使用壽命,

除了支援寬廣電源範圍外，NU502 的VDD 腳可以充當輸出致能(OE)功能使用，配合數位 PWM 控制線路，可達到更精準的灰階電流控制應用。

NU502 提供了一個特殊的串接模式。在高電源電

壓及低LED負載電壓應用場合時，能夠使用兩個或兩

個以上的NU502以分?jǐn)偠囵N的電壓。此為數能科技獨

特的高電壓的分?jǐn)偧夹g(shù)。超過負載電壓的多餘電壓能

夠被其它的NU502所分?jǐn)?。非常適合在更寬廣電源電

壓範圍的應用,而此特性是其他廠家的晶片所沒有的。



寬廣電源範圍以及超低的電源電流的特性，使得

NU502 可在系統應用迴路中很容易的取得工作電源電

壓。在這種自我供電架構下，即使系統電源電壓遠高

於NU502最大的操作電壓，NU502還是可以以很簡單

的方式穩定的工作，而不需另外提供額外的電源給NU502。

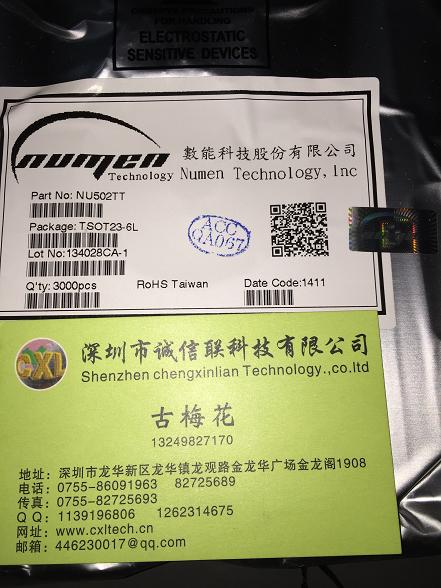

深圳市誠信聯科技有限公司

深圳市龍華新區龍華鎮龍觀東路金龍華廣場金龍閣1908室

聯系人:古/S

電話：13249827170 / 0755-86091963

傳真:0755-82725693

QQ:1262314675  1139196806貿易通:  jjera
